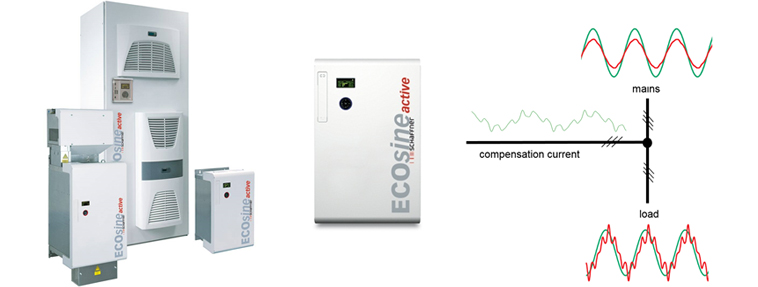

배전계통 TR 2차측 저압계통에 병렬로 설치하여 부하에서 발생한 고조파 전류를 실시간으로 감시하고 보상전류를 통하여
고조파 전류를 상쇄시켜 계통 입력단 전류를 정현파화 하는 장치

제품소개 바로가기

ACTIVE FILTER 의 주요 기능

고조파 전류 보상

고조파전류를 제거하여 설비의 과부하 및 오동작 방지

역률 보상

무효전력 제거, 역률 보상

부하 불평형 개선

역상분 보상을 통한 불평형 개선으로 변압기 효율 향상 및 발전기 부담 감소

플리커 보상

무효전력을 보상하여 전압강하 감쇄

ACTIVE FILTER 의 특징

운전의 신뢰성(연속운전)

차수 별 또는 광대역에 걸친 고조파를 연속적으로 제거
부하변동에 의한 과부하 시에도 자기용량 범위에서 연속운전

설치의 용의성

전원측과 부하측 사이에 병렬로 접속
CT를 필터에 접속하여 고조파가 함유된 부하전류를 감시
설치가 간편하여 차후 용량증설이 용이함

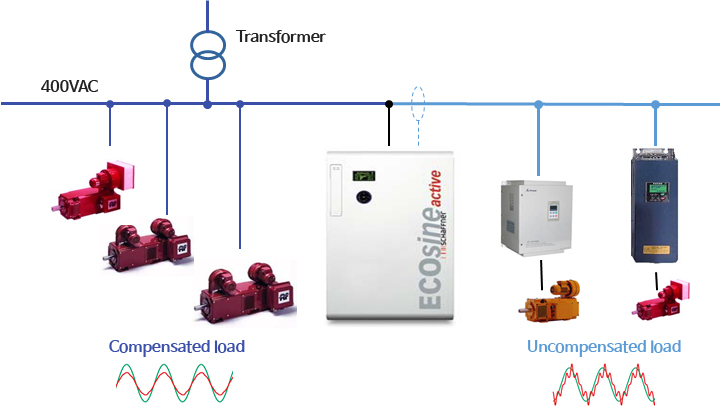

계통 연결 방법
