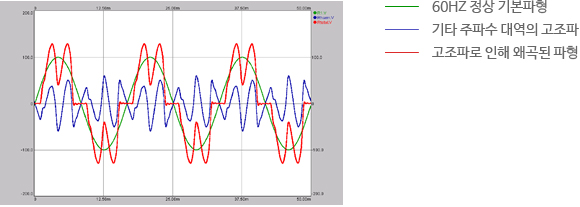

정상파형인 사인파가 아닌 주기적 반복파형으로 60HZ의 기본주파수를 가지는 사인파를 제외한 주파수 대역의 왜곡되어
있는 반복파형을 의미함

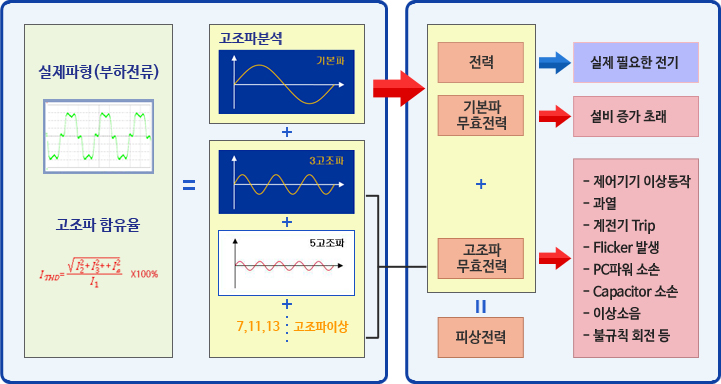

전류 파형의 구성
고조파 발생원인
반도체응용기기(전력전자기기)
인버터, 컨버터, 정류기 등
OA 기기 ( Office Automation )
기기 개별 용량은 작으나 그 수가 많기 때문에 전체 용량은 매우 크며 3 ~ 9차 고조파가 주로발생
가전기기
에어컨, 냉장고, TV 등
특수설비
아크로 : 저차수 고조파 (２~３차) 가 큼

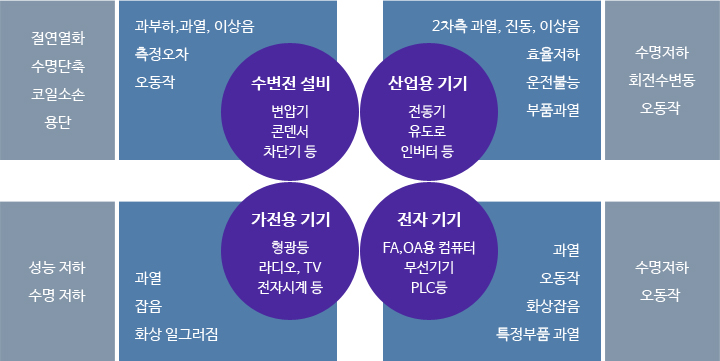

고조파가 각종 기기에 미치는 영향
고조파는 심각한 결과를 초래할 수 있습니다.
고조파는 시스템의 효율을 감소시키고 소중한 에너지를 낭비합니다.
고조파 전류는 전기장치와 배전 변압기, 차단기, 퓨즈, 전선 등의 각종 도체가 과전류 상태에 이르게 하여
발열을 야기합니다. 이로인해 배전계통의 다운 및 고장상태를 야기하고 시스템의 수명을 단축시키며
민감한 첨단 의료장비나 통신 네트워크에서 장애를 일으키게 됩니다.
